电位差计法

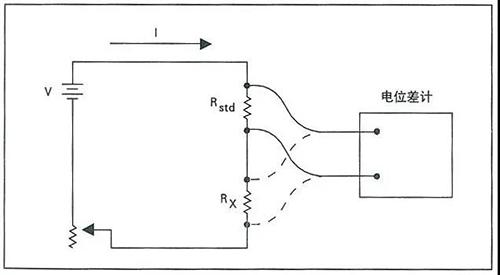

　　图9-20中，未知电阻Rx和电阻标准Rstd相串联，由电压源V给出电流I。

　　图9-20 电位差计法

　　用一个不会吸收很大电流的电位差计或者其它恰当的仪器，如数字电压表，来测量未知电阻和标准电阻上的压降。未知电阻器的电阻数值可以由已知电阻标准的数值确定如下：

　　式中：

　　Rx ——未知电阻器的电阻数值;

　　Rstd ——标准电阻器的电阻数值;

　　Sx ——电位差计对Rx两端的电压降的设置值;

　　Sstd——电位差计对Rstd两端的电压降的设置值。

　　在这里，基本的要求是，在测量期间流经两个电阻器的电流保持恒定。该电流的任何变化都会以相同的百分数反映为相应的测量误差。如果该电流源确实发生变化，并且具有随机性的本质，那么进行多次重复的测量，并对结果进行平均，就可以提高测量的准确度。

　　即使该电流发生变化，如果此电流随时问的变化是线性的，那么也可以进行准确的测量。其方法是把原来进行两次测量改为按Vstd,Vx,Vstd的顺序进行三次测量。对两次Vstd的测量结果取平均值，就可以大大地消除电流变化的影响。

　　测量误差的另一个来源是测量电路中的热电动势。通过反转电流源的极性，并重复进行测量，可以大大地消除这种不希望的热电动势的影响。这时，两次测量结果的平均值就是正确的数值。

　　注意，采用这种电阻测量的方法时，往往使用高准确度的数字多用表。因为使用这种数字多用表，能够比较容易地在短时间内进行很多次的测量，并计算出测量结果的平均值。
