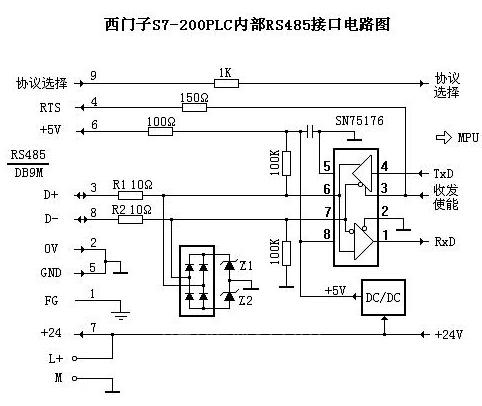

西门子PLC S7-200内部RS485接口电路图：
电路图见附件：图中R1、R2是阻值为10欧的普通电阻，其作用是防止RS485信号D+和D-短路时产生过电流烧坏芯片，Z1、Z2是钳制电压为6V，**电流为10A的齐纳二极管，24V电源和5V电源共地未经隔离，当D+或D-**有共模干扰电压灌入时，由桥式整流电路和Z1、Z2可将共模电压钳制在±，从而保护RS485芯片SN75176(RS485芯片的允许共模输入电压范围为：-7V～+12V)。该保护电路能承受共模干扰电压功率为60W，保护电路和芯片内部没有防静电措施。
